点群データとは？3Dレーザースキャナで取得したデータの活用方法を解説

はじめに

近年、プラント設計や建設業界、設備保全などで「点群データ」という言葉を耳にする機会が増えています。

しかし、

• 点群データとは何なのか？
• 3Dモデルとは何が違うのか？
• どのような場面で活用されているのか？

と疑問を持つ方も多いのではないでしょうか。

点群データは、3Dレーザースキャナで取得した現場の情報をデジタル化したものであり、現地調査の効率化や設計品質の向上に大きく貢献する技術です。

今回は、点群データの基本から、プラント設計での具体的な活用方法まで詳しくご紹介します。

点群データとは？

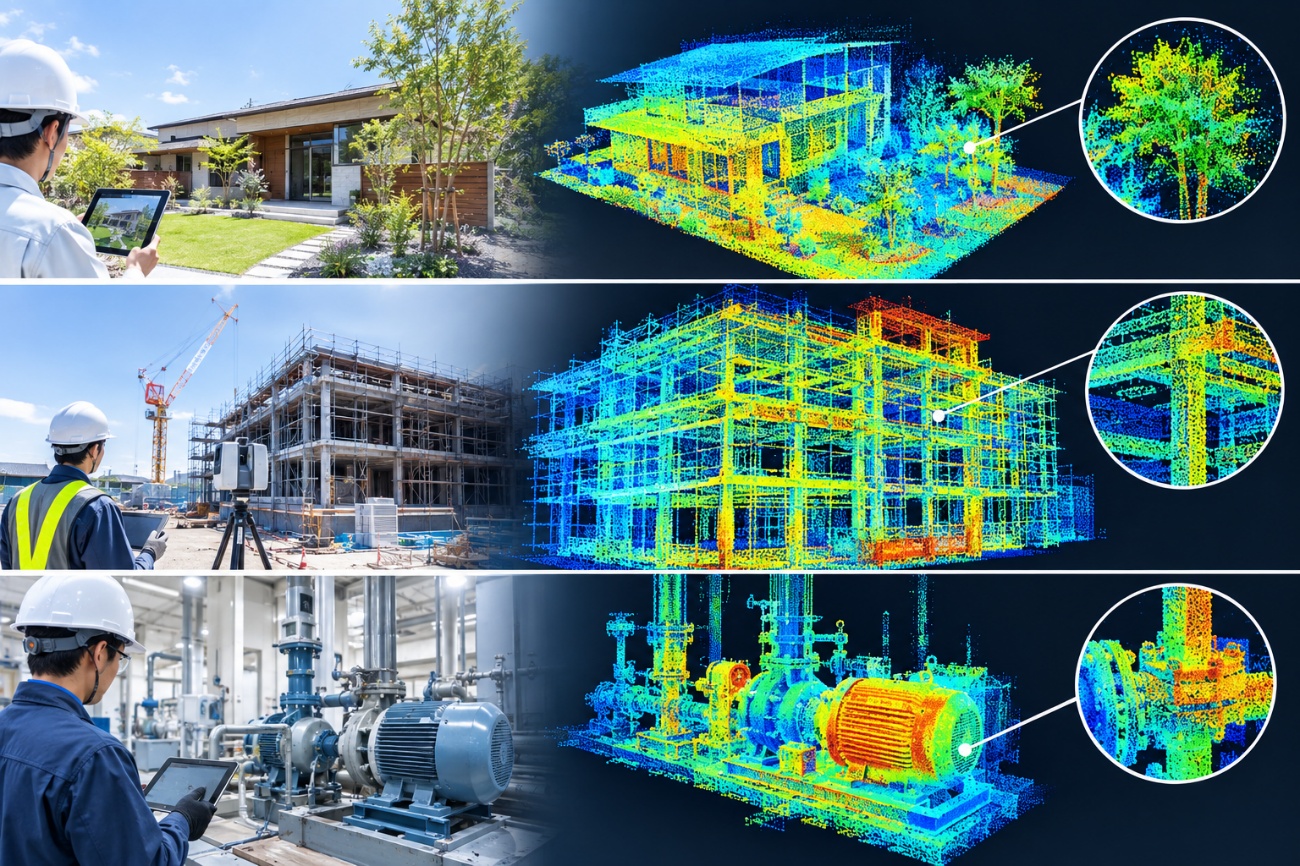

点群データとは、3Dレーザースキャナによって取得した無数の「点」の集合体です。

レーザーを対象物に照射し、その反射情報から位置を計測することで、一つひとつの点に三次元座標（X・Y・Z）が記録されます。

この点が数千万～数億個集まることで、建物や設備、配管などの形状をそのまま立体的に再現できます。

写真のように見えることもありますが、実際には画像ではなく、位置情報を持つデータの集まりです。

そのため、画面上で距離や高さ、幅などを正確に測定できるという特徴があります。

点群データはどのように取得するの？

点群データは、3Dレーザースキャナを使用して取得します。

測定手順は以下のような流れです。

① 測定位置を決める

まず、現場の状況に合わせてスキャナを設置します。

広い現場では、複数の場所に設置しながら計測を行います。

② レーザーを照射する

スキャナが360度方向へレーザーを照射し、周囲の設備や建物を計測します。

1回の測定で数億点ものデータを取得できる機種もあり、短時間で広範囲を記録できます。

③ 点群データを結合する

複数の場所から取得した点群データを専用ソフトウェアで結合し、一つのデータとして完成させます。

これにより、地下から上階まで続く配管や、大規模な設備全体も一つの3Dデータとして確認できます。

点群データでできること

点群データは単なる「現場の記録」ではありません。

さまざまな用途に活用できることが大きな特徴です。

距離や高さを測定できる

現場へ再度訪問しなくても、

• 配管の高さ
• 梁までの距離
• ダクトの幅
• 機械同士の離隔

などを画面上で測定できます。

設計途中で新たな寸法が必要になった場合でも、再測定の手間を省くことができます。

現況をそのまま保存できる

古いプラントでは、

• 図面が残っていない
• 改造履歴がわからない
• 実際の設備が図面と違う

というケースが少なくありません。

点群データを取得しておけば、その時点の現場をデジタルデータとして保存できるため、設備管理や将来の改造工事にも活用できます。

遠隔地でも現場を確認できる

点群データはパソコン上で自由に閲覧できます。

そのため、

• 現場へ行かなくても状況確認できる
• 関係者同士で情報共有しやすい
• 遠方の現場でも打ち合わせできる

といったメリットがあります。

移動時間や交通費の削減にもつながります。

点群データと3Dモデルの違い

点群データと混同されやすいものに「3Dモデル」があります。

両者には大きな違いがあります。

点群データは「現場をそのまま再現したデータ」、3Dモデルは「設計するためのデータ」と考えるとわかりやすいでしょう。

点群データから3Dモデルを作成できる

近年では、点群編集ソフトを活用することで、点群データから3Dモデルを作成できるようになっています。

例えば、InfiPointsのようなソフトでは、

• 配管
• 柱
• 梁
• 円柱
• 平面

などを自動認識し、3Dモデルへ変換できます。

従来はCADで一つひとつ手作業によるモデリングが必要でしたが、自動モデル化機能を活用することで作業時間を大幅に短縮できます。

一方で、レーザーが届かなかった箇所や点群密度が不足している部分は、自動認識が難しい場合もあるため、必要に応じて手動で補完することもあります。

プラント設計での活用方法

点群データは、プラント設計のさまざまな場面で活用されています。

例えば、

• 改造工事前の現況調査
• 配管ルートの検討
• 干渉チェック
• 設備更新計画
• 搬入シミュレーション
• 仮設配管の検討

などです。

点群データを活用することで、設計前に問題点を把握できるため、工事中の手戻りや設計変更を減らすことができます。

点群データ活用のメリット

点群データには、多くのメリットがあります。

現地調査の回数を削減できる

一度スキャンすれば、必要な寸法を後から確認できます。

設計品質が向上する

現況を正確に把握できるため、図面との差異による設計ミスを防げます。

工期短縮につながる

調査・設計・施工の各工程が効率化され、全体のスケジュール短縮が期待できます。

コスト削減につながる

再調査や施工後の手戻りを減らすことで、余計なコストを抑えられます。

情報共有がしやすい

設計者・施工管理者・発注者などが同じデータを確認できるため、認識のズレを防げます。

今後ますます重要になる点群データ

DX（デジタルトランスフォーメーション）の推進に伴い、建設業界やプラント業界ではデジタルデータを活用した設計・施工が加速しています。

点群データは、BIMや3D CADとの連携だけでなく、AIによる自動解析や設備管理など、今後さらに活用の幅が広がることが期待されています。

そのため、点群データは「現場を記録するためのデータ」ではなく、「設計・施工・維持管理を支える重要な資産」として位置づけられるようになっています。

まとめ

点群データとは、3Dレーザースキャナによって取得した三次元の位置情報を持つデータであり、現場を高精度にデジタル化できる技術です。

現況を正確に把握できるだけでなく、設計や施工、設備管理など幅広い業務で活用されています。

特にプラント設計では、現地調査の効率化や設計精度の向上、工期短縮、コスト削減など、多くのメリットが期待できます。

次回は、「3Dレーザースキャナで変わるプラント設計｜点群データ活用による業務効率化とは」をテーマに、点群データが実際の設計現場でどのように活用されているのかを詳しく解説します。
