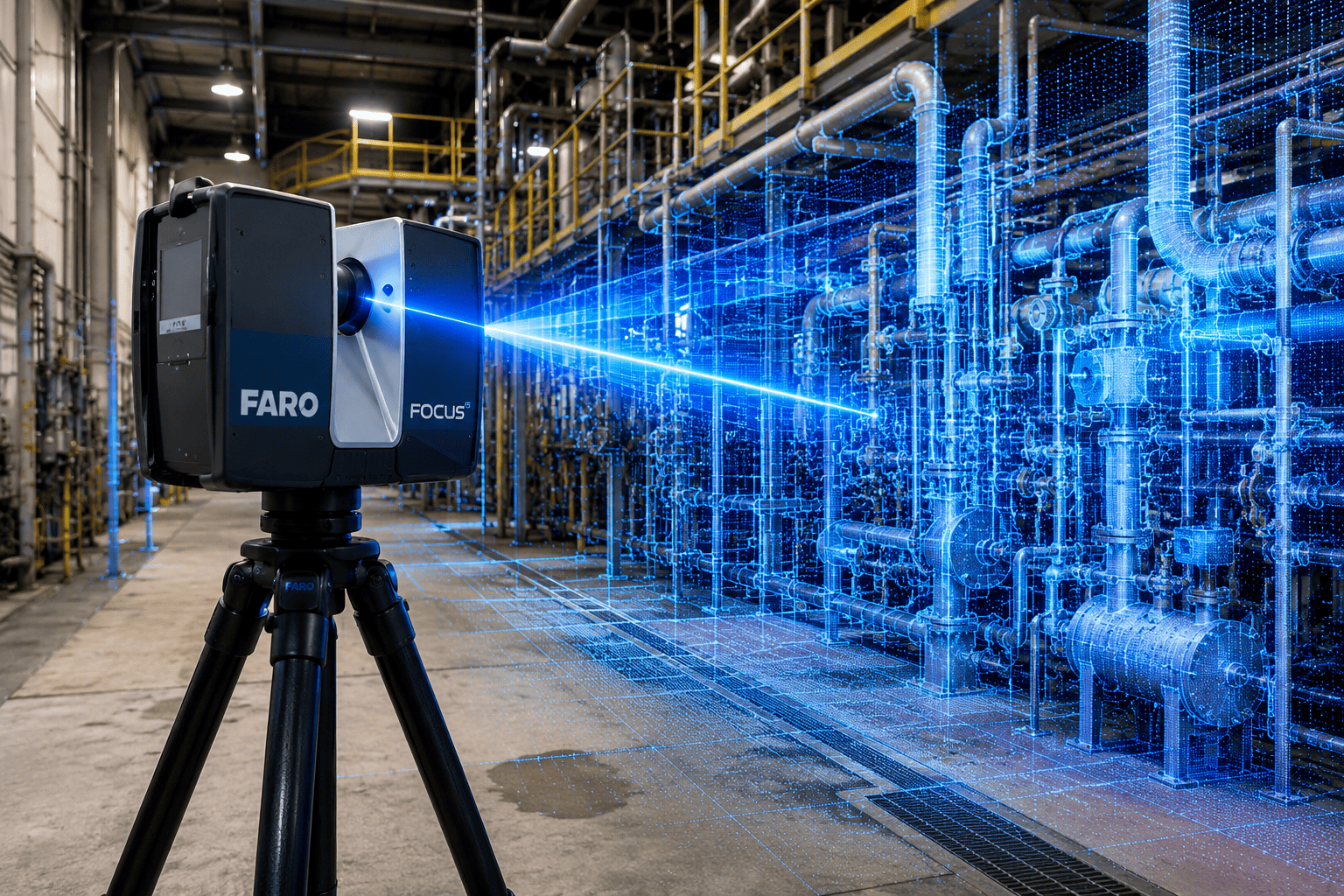

3Dレーザースキャナとは？仕組み・測定方法・点群データをわかりやすく解説

はじめに

プラント設備や工場の改造工事では、「図面と現場が違う」「高所の配管が測れない」「図面自体が残っていない」といった課題が少なくありません。

従来はメジャーやレーザー距離計を使用して現地調査を行うことが一般的でしたが、配管や設備が複雑に入り組んだ現場では、測定漏れや測定ミスが発生しやすく、設計の手戻りにつながるケースもあります。

こうした課題を解決する技術として注目されているのが3Dレーザースキャナです。

一度現場をスキャンするだけで、設備や建物を高精度な3Dデータとして記録できるため、設計品質の向上や工期短縮、コスト削減など多くのメリットがあります。

今回は、3Dレーザースキャナの仕組みや測定方法、点群データについてわかりやすく解説します。

3Dレーザースキャナとは？

3Dレーザースキャナとは、レーザー光を照射し、その反射を利用して対象物の位置や形状を三次元で計測する測定機器です。

対象物までの距離や角度を瞬時に計測し、その情報を大量に取得することで、現場全体を立体的なデータとして再現できます。

一般的なカメラが「写真」を撮影する機器だとすると、3Dレーザースキャナは「寸法情報を持った3D写真」を取得する機器と考えるとイメージしやすいでしょう。

プラント設備や工場だけでなく、建築・土木・文化財調査・インフラ点検など、さまざまな分野で活用されています。

3Dレーザースキャナの仕組み

3Dレーザースキャナは、レーザー光を360度方向へ照射し、対象物から反射して戻ってくる時間や角度を測定します。

この情報をもとに、

• X座標
• Y座標
• Z座標

を算出し、三次元空間上に点を配置します。

この点を何億個も取得することで、現場全体を立体的に再現できます。

最近の3Dレーザースキャナでは、1秒間に数十万～100万点近いデータを取得できる機種もあり、短時間で広範囲を高精度に測定できます。

点群データとは？

3Dレーザースキャナで取得したデータは点群データ（Point Cloud）と呼ばれます。

点群データとは、その名のとおり「無数の点の集まり」です。

一つひとつの点には位置情報が記録されており、配管や柱、壁、天井、機械設備などの形状を正確に表現しています。

画面上では写真のように見えますが、実際には数千万～数億個もの点が集まって構成されています。

そのため、現場へ再度訪問しなくても、オフィスで距離や高さ、幅などを何度でも確認できます。

従来の測定方法との違い

従来の現地調査では、作業員がメジャーやレーザー距離計を使い、必要な寸法を一つずつ測定していました。

しかし、

• 測り忘れ
• 高所が測定できない
• 足場が必要
• 図面との相違

など、多くの課題がありました。

一方、3Dレーザースキャナは現場全体をスキャンするため、後から必要になった寸法もデータ上で確認できます。

また、高所や離れた場所も計測できるため、安全性の向上にもつながります。

プラント設計で活躍する理由

プラント設備は長年にわたり増設・改造を繰り返しているケースが多く、現状と図面が一致していないことが珍しくありません。

3Dレーザースキャナを活用することで、

• 現況を正確に把握できる
• 配管位置を確認できる
• 梁や柱との干渉を確認できる
• 設備更新をシミュレーションできる

など、多くのメリットがあります。

その結果、設計段階で問題点を発見しやすくなり、施工時のトラブルを減らすことができます。

点群データは設計にも活用できる

取得した点群データは、そのまま閲覧するだけではありません。

専用ソフトウェアを使用すると、

• 配管の位置確認
• 配管高さの測定
• 断面図の作成
• 3Dモデル化
• 干渉チェック

など、設計に必要な作業へ活用できます。

さらに、点群編集ソフトを利用すれば、既設設備を3Dモデルへ変換することも可能です。

これにより、新設設備との干渉確認やルート検討も効率よく行えます。

3Dレーザースキャナを導入するメリット

3Dレーザースキャナを活用することで、次のようなメリットがあります。

高精度な測定

数ミリ単位で現場を測定できるため、設計精度が向上します。

現地調査の回数削減

一度スキャンしておけば、オフィスで何度でも確認できます。

工期短縮

現場計測の時間や設計時間が短縮され、工事全体のスケジュールにも余裕が生まれます。

コスト削減

現場への移動や再調査、設計のやり直しを減らすことで、トータルコストの削減につながります。

安全性の向上

高所や離れた場所も計測できるため、作業員の安全確保にも役立ちます。

今後さらに活用が広がる技術

近年では、点群データをBIMや3D CADと連携させるケースも増えています。

AIによる自動モデル化やクラウド上でのデータ共有など、活用の幅はさらに広がっています。

今後はプラント業界だけでなく、建築・土木・設備保全などさまざまな分野で3Dレーザースキャナの導入が進むことが予想されます。

まとめ

3Dレーザースキャナは、現場を高精度な3Dデータとして記録できる最新の測定機器です。

取得した点群データを活用することで、現地調査の効率化や設計精度の向上、工期短縮、コスト削減など、多くのメリットが期待できます。

特にプラント設備では、図面と現場が異なるケースや高所・狭所での測定が必要となる場面が多くあります。こうした課題に対して、3Dレーザースキャナは非常に有効なソリューションです。

次回の記事では、今回登場した「点群データ」について詳しく解説し、取得したデータが設計や設備管理でどのように活用されているのかをご紹介します。
